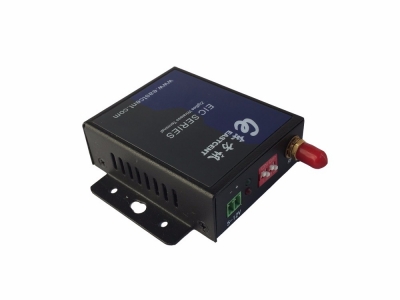

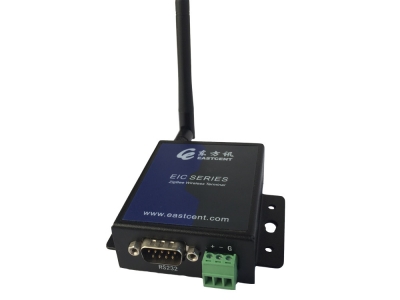

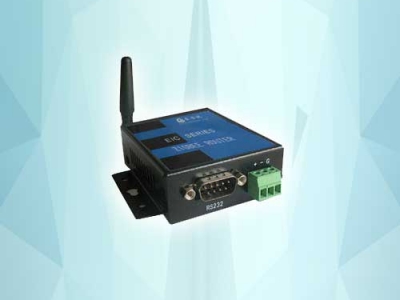

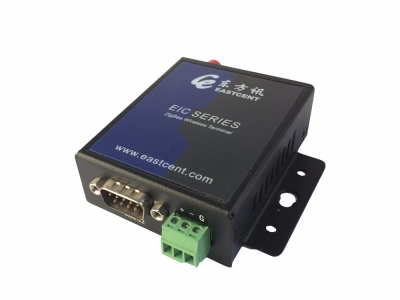

ZigBee无线数传(2.4G)

  • 型号ZC10H
  • 品牌Eastcent
  • 价格280

 ZIGBEE无线数传是一种高可靠的无线数传网络,类似于CDMA和GSM网络,类似于移动网络基站。通讯距离从标准的75米到几百米、几公里,并且支持无限扩展。ZIGBEE无线数传是一个将RS232/RS485串口设备的串口通信立即转换为ZigBee无线网络通信的双向转换传输设备。转换器采用透明传输或者非透明的方式,根据用户自己的需要进行选定。

  1. 详细信息
  2. 资料下载

ZIGBEE无线数传是一种高可靠的无线数传网络,类似于CDMA和GSM网络,类似于移动网络基站。通讯距离从标准的75米到几百米、几公里,并且支持无限扩展。ZIGBEE无线数传是一个将RS232/RS485串口设备的串口通信立即转换为ZigBee无线网络通信的双向转换传输设备。转换器采用透明传输或者非透明的方式,根据用户自己的需要进行选定。 ZIGBEE无线数传包括三种类型:协调器(Coordinator)、路由器(Router)、节点(End Device),其中常用的是协调器和路由器。在一个ZigBee应用网络中,需要一个协调器和多个路由器或者节点组成,如下图所示。这个网络是一个典型的Mesh网络。

ZigBee网络拓扑

(图) ZIGBEE组网图

在这个网络中,每一个数据采集点,都可以与协调器随时通信。协调器可以将这些采集到的数据汇总到计算机中,进行分析。此外,协调器也可以随时向某个采集点发送指令或者交互数据。ZigBee无线数传广泛应用于数据采集系统,这些系统一般都需要健壮的、安全的、低功耗无线网络应用,这些要求ZigBee可以很好地满足用户的需求。常用的领域有:无线传感器网络,小范围无线采集、路灯控制、家庭和商业建筑自动化、玩具和游戏外围设备、家庭网络、工业系统、遥感勘测(如自动抄表)等领域。

图片关键词

  • 低功耗;

  • 低数据量;

  • 低成本;

  • 使用免费频段2.4G;

  • 高抗干扰性;

  • 高保密性;

  • 自动动态组网;

  • RS232串口速率300~230400 bps;

  • 支持RS232三线标准或五线标准;

  • 内置ZigBee协议栈,支持ZigBee网络协议;

  • 数据终端保持在线;

  • 断网自动重新发现功能;

  • 设备之间透明传输或非通明传输可选;

  • 自定义设备地址和端口号;

  • 供电:+5~+12V,可根据客户需要定制宽电压输入;

  • 耗电:约200mW;

  • 工作温度:-40℃ ~ +85℃;

  • 防护等级:IP33;

图片关键词

  • 建立ZigBee无线网络系统,实现RS232/RS485串口到ZigBee无线网络通信的双向转换,自动组网成为一个Mesh网络,实现规模数量的数据采集系统。

图片关键词

硬件

  • 主频16MHz的32Bit RISC CPU ;

  • 96K内存 ;

  • 硬件看门狗 ;

  • RS232/RS485串口 。

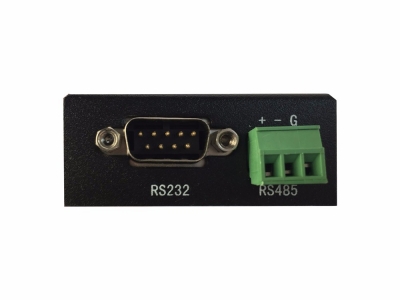

串口信号

  • RS232 DTE三线信号TxD, RxD, GND;

  • 或者RS232 DTE五线信号TxD, RxD, RTS, CTS, GND ;

  • 或者RS485信号Data+, Data-, GND。

串口通讯参数

  • 数据位:5,6,7,8;

  • 校验位:奇,偶,无;

  • 停止位:1,2;

  • 流控:RTS/CTS, 无流控;

  • 速率:50bps ~ 460.8Kbps。

软件系统

  • 内置操作系统;

  • 协议栈:802.15.4,ZigBee等无线协议栈。

图片关键词

功能
分类
功能名称功能说明备注
基本
参数

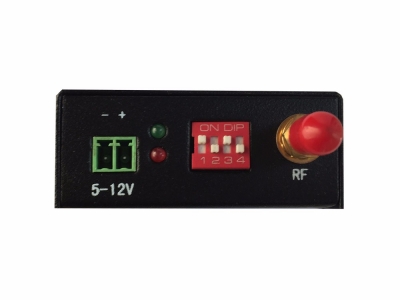

电压支持5-12V DC输入(标准5V,宽电压可选)

≤200mW

设备尺寸78mm×63mm×25mm (不包括天线及安装件)
工作温度-40℃~+85℃
相对湿度95%(无凝结)
串口配置通过外部串口可进行配置
复位功能提供外部Reset接口复位
数据透明传输将应用数据透明双向传输
串口通信速率支持波特率:300-230400bps
RS232/485/422支持RS232/RS485/RS422通信
软硬件看门狗功能看门狗机制防止死机

网络Zigbee网络2.4GHz免费频段


以上产品均为标准产品,如有特殊需求,请致电400-099-7708与我们联系研发定制。
