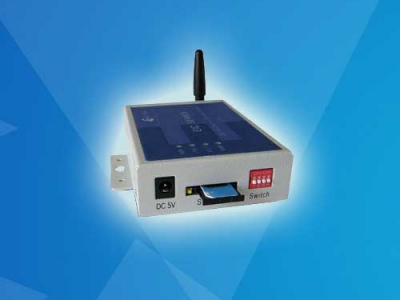

串口短信数传

串口设备短信数传是一个可用于工业上RS232/485/422串口设备的串口通信立即转换为短信通信的服务器，快速实现通信数据量小的串口设备的遥控功能。用于长距离、数据量小的通信或控制。串口设备短信数传依赖GSM网络来收发短信息。 可用于楼宇自动化控制、停车场设备、交通控制、LED屏幕控制、工厂、车间、矿井、银行、电气的遥控领域。
在两台串口设备之间成对使用串口设备短信数传的透明传输模式，相当于延长了串口的通信距离，从而实现串口设备之间的遥控。

• G无线，非实时，远程，小数据量通信；

• 一个RS232串口；内置GSM模块；

• 5V直流电源供电；

• 串口速率可达230400 bps；

• SMS数据通信；

• 支持参数设置、设备透明传输等模式；

• 通过超级终端类似于AT指令方式或设置程序灵活设置通信参数；

• 控制端不需要多用户卡、Modem之类的设备，只要控制端有可以发短消息的设备即可；

• 解决了串口通信距离短的问题；

• 是低端串口设备遥控的解决方案；

• 设备之间透明传输或非透明传输；

• 价格低廉；

• 供电：+5V,可根据情况定制宽电压；

• 耗电：待机状态140~160mA；上网状态220~260mA；传输状态260~280mA；

• 工作温度：-40℃ ～ +85℃；

• 防护等级：IP53；

实现RS232/RS485串口到短信通信的双向转换，其功能如下：

• 把RS232/RS485串口接收到的数据转为短信发到控制端 ；

• 把短信数据转为通过RS232/RS485串口发出 。

硬件

• 主频120MHz的MCU ；

• 80K数据缓存 ；

• 硬件看门狗 ；

• RS232/RS485串口 。

串口信号

• RS232 DTE三线信号TxD, RxD, GND；

• 或者RS232 DTE九线信号TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND；

• 或者RS422信号TxD+, TxD-, RxD+, RxD-,GND；

• 或者RS485信号Data+, Data-, GND；

• 所有信号提供15 KV ESD保护 。

串口通讯参数

• 数据位：7,8；

• 校验位：奇,偶,无；

• 停止位：1,2 ；

• 流控：RTS/CTS, 无流控；

• 速率：50Kbps ~ 460.8Kbps。

软件系统

• 内置操作系统：μLinux；

• 网络协议栈：TCP, UDP, IP, ICMP,DHCP,DNS。

• 接口：RS232/RS485串口、GSM天线接口 ；

• 电源：DC 5V

• 尺寸：113mm×68mm×25mm
