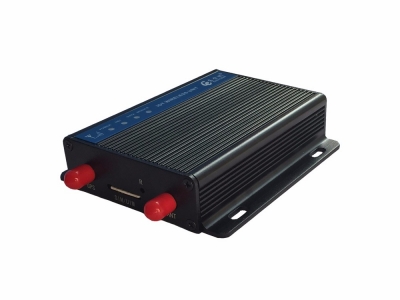

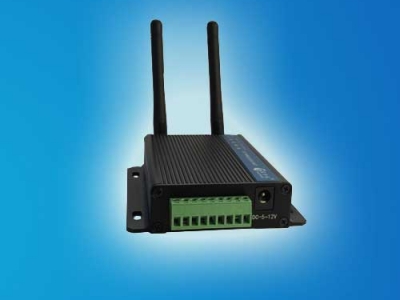

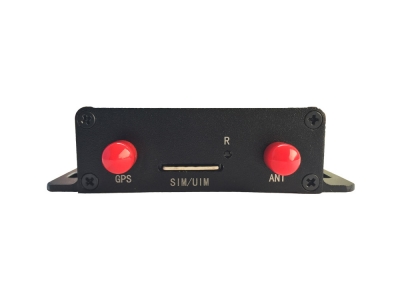

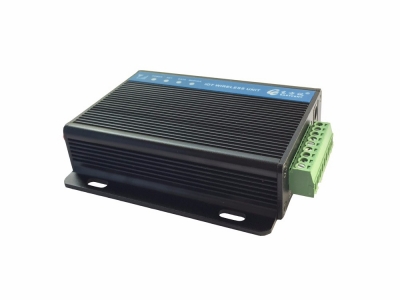

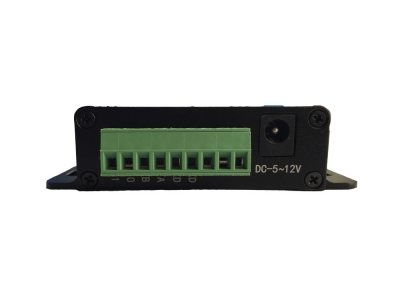

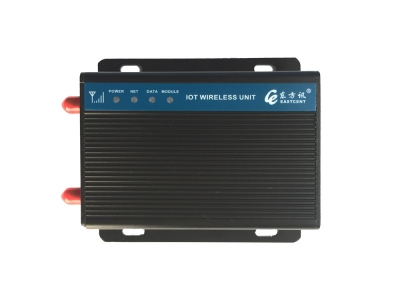

4G无线数传(4G DTU)

  • 型号CL7154/7156/7174/7176/7254/7256/7274/7276
  • 品牌Eastcent
  • 价格650-800

4G无线数传(4G DTU)是以全网通4G网络为通信平台,提供标准的RS-232/485/TTL接口,按照工业标准设计,可直接与RTU、PLC、智能仪表、单片机控制器等各种工业现场的下位机设备连接。具备串口到4G网络的透传功能。

  1. 详细信息
  2. 资料下载

CL7XXX 4G无线数传(DTU)是以4G网络为通信平台,提供标准的RS-232/485/TTL接口,支持4~20mA模拟量输入,可选板载温湿度传感器,可选GPS定位,按照工业标准设计,可直接与RTU、PLC、智能仪表、单片机控制器等各种工业现场的下位机设备连接。可以让工业用的RS232/RS485串口设备的串口通信立即转换为4G无线网络通信的双向数据传输设备。CL7XXX 4G无线数传(DTU)可采用透明传输的方式,用户不用知道复杂的4G通讯原理和TCP/UDP协议,不用更改程序即可实现原有串口设备的无线网络连接,节省您宝贵的时间和已有投资,可用于长距离通信或控制。广泛用于楼宇自动化控制、停车场设备、交通控制、LED屏幕控制、工厂、车间、矿井、银行、电气等遥控领域。能快速实现串口设备的遥控功能。



DTU远程监控系统

(图)DTU远程监控系统-公网固定IP方式

DTU远程监控系统

(图)DTU远程监控系统-花生壳内网穿透方式

如图所示前端数据采集设备通过CL7XXX 4G无线数传(DTU)将采集的数据连接到远端中心,相当于延长了串口的通信距离,从而实现串口设备之间的遥控。

图片关键词

  • 全网通,支持中国三大运营商4G网络;

  • MIMO 技术满足无线通信系统对数据速率和连接可靠性的要求;

  • 支持2路串口(232或485可选),波特率最高可达230400;

  • 支持2路4~20mA模拟量输入;

  • 板载温度监测装置;

  • 温湿度一体传感器(可选);

  • 内置多星座 GNSS 接收机(GPS+GLONASS),满足对快速、精准定位的需求(可选);

  • 掉线自动重拨机制(采用业界独有的状态机算法);

  • 支持IP或域名方式连接远程主机;

  • 支持6个中心端,可做数据备份;

  • 多种工作模式选择(透明和非透明);

  • 设备永远在线;

  • 软硬件多重看门狗机制;

  • 内嵌完备的PPP,TCP/IP协议栈;

  • 内置PPP心跳机制,防止被基站休眠;

  • 应用层心跳机制,保持应用层稳定连接,适时检测连接状况;

  • 串口数据探测,保证数据实时传输情况下,检测连接状况,保证设备在线;

  • DTU 指令控制,通过指令查询,控制设备通信;

  • 可升级固件程序;

  • 嵌入式处理器,支持高速处理协议和大量数据;

  • 稳定性:365×24小时不间断工作;

  • 硬件恢复出厂设置。

  • 供电:宽电压+7V-35V;

  • 耗电:待机状态140~160mA;上网状态220~360mA;

  • 工作温度:-40℃ ~ +85℃;

  • 防护等级:IP53;

  • 产品专利号:ZL 2007 2 014921.

图片关键词

实现RS232/RS485串口到4G无线网络通信的双向转换,其功能如下:

  • 把RS232/RS485串口接收到的数据转为4G无线网络发到控制端;

  • 把4G无线网络接收到的控制端数据转为通过RS232/RS485串口发出。

图片关键词

硬件

  • ARM-based 32-bit MCU;

  • 80K数据缓存;

  • 硬件看门狗;

  • 两个RS232/RS485串口;

  • 2路4~20mA模拟量输入;

  • 温湿度一体传感器(可选);

  • GNSS定位功能(可选)。

串口信号

  • RS232 DTE三线信号TxD, RxD, GND;

  • 或者RS485信号Data+, Data-, GND;

  • 所有信号提供15 KV ESD保护。

串口通讯参数

  • 数据位:7,8;

  • 校验位:奇,偶,无;

  • 停止位:1,2;

  • 波特率:300~230400。

软件系统

  • 内置操作系统:μCos;

  • 网络协议栈:TCP, UDP, IP, ICMP,DHCP,DNS 。

图片关键词

功能分类功能名称功能名称说明
基本参数工作电压宽电压7-35V DC输入(建议12V)
功耗待机状态140~160mA,上网状态220~360mA
工作温度-40℃~+85℃
相对湿度95%无凝结
看门狗软硬件双看门狗机制防止死机
设备尺寸94mm×85mm×22mm(不包括天线及安装件)
网络参数4G网络FDD LTE: B1/B3,TDD LTE: B38/B39/B40/B41,TDSCDMA: B34/B39,WCDMA: B1,CDMA 1x/EVDO: BC0(可选),GSM: 900/1800MHz
专网支持支持移动DDN/电信VPDN业务
协议支持PPP点对点拨号协议
拨号认证支持PAP和CHAP认证
硬件恢复出厂支持恢复出厂设置
串口数据探测根据串口数据探测网络异常
数据透传将应用数据透明双向传输
长连接模式可实时连接应用服务器
多中心支持可支持1-6个数据中心
功能参数串口支持RS232/RS485通信(可选组合)
串口通信速率波特率:300-230400
串口配置通过外部串口可进行配置
IO口2路4~20mA模拟量输入
温度监测板载温度监测装置
传感器温湿度一体传感器(可选)
GNSS内置多星座高精度定位GPS+GLONASS接收器(可选)


选型表:

型号GPS定位4G五模4G七模232485
CL7154


CL7156

CL7174


CL7176

CL7254

CL7256
CL7274

CL7276


以上产品均为标准产品,如有特殊需求,请致电400-099-7708与我们联系研发定制。

以上产品均为标准产品,如有特殊需求,请致电400-099-7708与我们联系研发定制。
