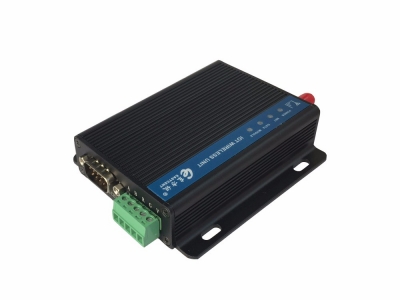

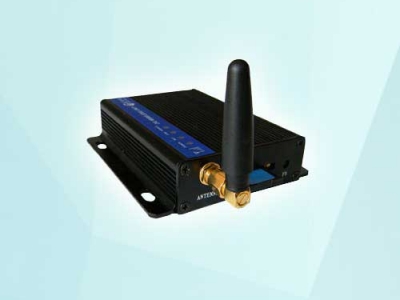

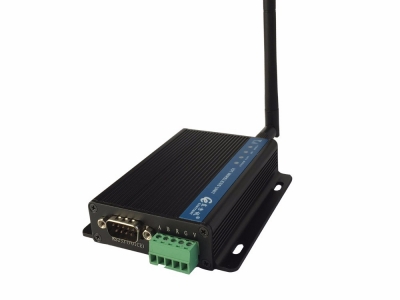

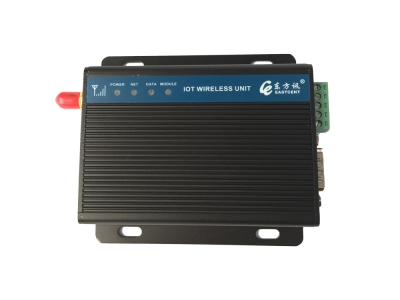

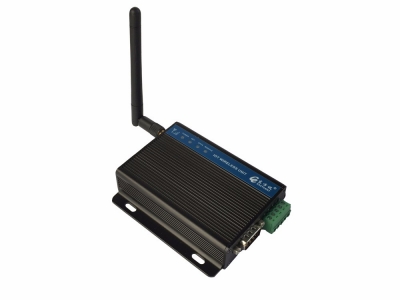

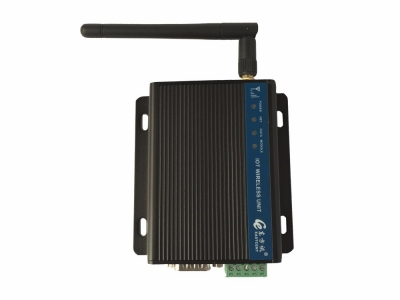

CDMA无线数传(2G DTU)

  • 型号CC2100/2101/2110/2111
  • 品牌Eastcent
  • 价格450

CDMA无线数传(DTU)是以CDMA网络为通信平台,提供标准的RS-232/485/TTL接口,按照工业标准设计,可直接与RTU、PLC、智能仪表、单片机控制器等各种工业现场的下位机设备连接。具备串口到CDMA的透传功能。

  1. 详细信息
  2. 资料下载

CDMA无线数传(DTU)是以CDMA网络为通信平台,提供标准的RS-232/485/TTL接口,按照工业标准设计,可直接与RTU、PLC、智能仪表、单片机控制器等各种工业现场的下位机设备连接。可以让工业用的RS232/RS485串口设备的串口通信立即转换为CDMA无线网络通信的双向数据传输设备。CDMA无线数传(DTU)若采用透明传输的方式,用户不用知道复杂的CDMA通讯原理和TCP/UDP协议,不用更改程序即可实现原有串口设备的无线网络连接,节省您宝贵的时间和已有投资,可用于长距离通信或控制。广泛用于楼宇自动化控制、停车场设备、交通控制、LED屏幕控制、工厂、车间、矿井、银行、电气等遥控领域。能快速实现串口设备的遥控功能。

DTU远程监控系统

(图)DTU远程监控系统-公网固定IP方式

DTU远程监控系统

(图)DTU远程监控系统-花生壳内网穿透方式

如图所示前端数据采集设备通过CDMA无线数传(DTU)将采集的数据连接到远端中心,相当于延长了串口的通信距离,从而实现串口设备之间的遥控。

图片关键词

  • 支持RS232三线标准或九线标准,串口速率高达230400bps;

  • 串口保护电路,保护设备内部电路;

  • 掉线自动重拨机制(采用自有的状态机算法);

  • 支持静态IP或域名方式连接远程主机;

  • 防雷保护设计;

  • 支持多中心端(≤4个中心),可做数据备份;

  • 多种工作模式选择(透明和非透明);

  • 设备保持在线;

  • 软硬件多重看门狗机制;

  • 内嵌完备的PPP,TCP/IP协议栈;

  • 协议扩展功能;

  • 内置PPP心跳机制,防止DTU被基站休眠;

  • 应用层心跳机制,保持应用层稳定连接,适时检测连接状况;

  • 可升级固件程序;

  • 嵌入式处理器,支持高速处理协议和大量数据;

  • 设备上电联网成功率高;

  • 稳定性:365天×24小时;

  • 设备断网后自动联网成功率高;

  • 在UDP传输模式下,较高发送频率(每5s发送一个256B数据包)的情况下,丢包率3%以下;

  • 外部供电频繁断电上电,联网成功率高,联网时间在40s~70s之内;

  • 语音数据切换功能(可选);

  • 支持本地数据激活(可选);

  • 供电:+5V~+18V ;

  • 耗电:待机状态230~330mA;上网状态450~460mA;传输状态460~470mA;

  • 工作温度:-40℃ ~ +85℃;

  • 防护等级:IP53;

图片关键词

实现RS232/RS485串口到CDMA无线网络通信的双向转换,其功能如下:

  • 把RS232/RS485串口接收到的数据转为CDMA无线网络发到控制端;

  • 把CDMA无线网络接收到的控制端数据转为通过RS232/RS485串口发出。

图片关键词

硬件

  • 主频120MHz的MCU;

  • 80K数据缓存;

  • 硬件看门狗;

  • RS232/RS485串口。

串口信号

  • RS232 DTE三线信号TxD, RxD, GND;

  • 或者RS232 DTE九线信号TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND;

  • 或者RS422信号TxD+, TxD-, RxD+, RxD-,GND;

  • 或者RS485信号Data+, Data-, GND;

  • 所有信号提供15 KV ESD保护。

串口通讯参数

  • 数据位:7,8;

  • 校验位:奇,偶,无;

  • 停止位:1,2;

  • 流控:RTS/CTS, 无流控;

  • 速率:50Kbps~460.8Kbps。

软件系统

  • 内置操作系统:μLinux;

  • 网络协议栈:TCP, UDP, IP, ICMP,DHCP,DNS。

图片关键词


功能分类功能名称功能说明备注
基本参数

电压支持5-18V DC输入

待机状态230~330mA;
上网状态450~460mA;
传输状态460~470mA

CDMA网络

CDMA网络支持CDMA2000 1X
支持频段:800 MHz

CDMA)理论带宽:153.6Kb/s;
实际带宽:70-80Kb/s
设备尺寸94mm×85mm×22mm (不包括天线及安装件)
工作温度-40℃~+85℃
相对湿度95%(无凝结)
串口配置通过外部串口可进行配置
复位功能提供外部Reset接口复位
数据透明传输将应用数据透明双向传输可设置1-4个远程IP
长连接模式可实时连接应用服务器
短连接模式可根据配置激活策略实现短连接应用服务器模式根据需求选择接口
多中心支持可支持1-4个数据中心
串口通信速率支持波特率:300-230400bps
RS232/485/422 支持RS232/RS485/RS422通信
软硬件看门狗功能看门狗机制防止死机
语音功能 支持语音功能(可选)

网络功能PPP协议支持点对点拨号协议
CHAP认证支持此认证方式
PAP认证支持此认证方式
TCP层心跳在TCP层实现对应用服务器的连接侦测  完备的TCP保活机制
应用层心跳通过应用层的心跳可实现对应用服务器的连接侦测



选型表:

型号GPRS窄压(5~18V)宽压(6~35V)232485
CC2100

CC2101

CC2110

CC2111


以上产品均为标准产品,如有特殊需求,请致电400-099-7708与我们联系研发定制。
